只要5秒？AI画出整个公司网络！这不再是科幻！

基于MCP协议的AIOps实践：大语言模型与FortiGate防火墙的深度整合

随着大语言模型（LLM）在各个领域的渗透，将其强大的认知与推理能力应用于传统的网络运维（NetOps）领域，即 AIOps，已成为业界探索的前沿方向。

本文将提供一份详尽的技术实践报告，记录如何利用模型上下文协议（Model Context Protocol, MCP），将本地部署的 AI 模型（以 O1-mini 为例）与一台 FortiGate 防火墙通过 SSH 进行整合，从而实现从自然语言指令到精确网络操作的端到端自动化。

只要5秒？AI画出整个公司网络！这不再是科幻！

告别逐行敲打show命令与手动绘图的低效时代。现在，只需一句自然语言指令，大模型便能深入设备，将错综复杂的网络配置瞬间转化为一张清晰直观的可视化拓扑图。

下图，便是AI的杰作。请看它如何一眼看穿我们的网络世界。

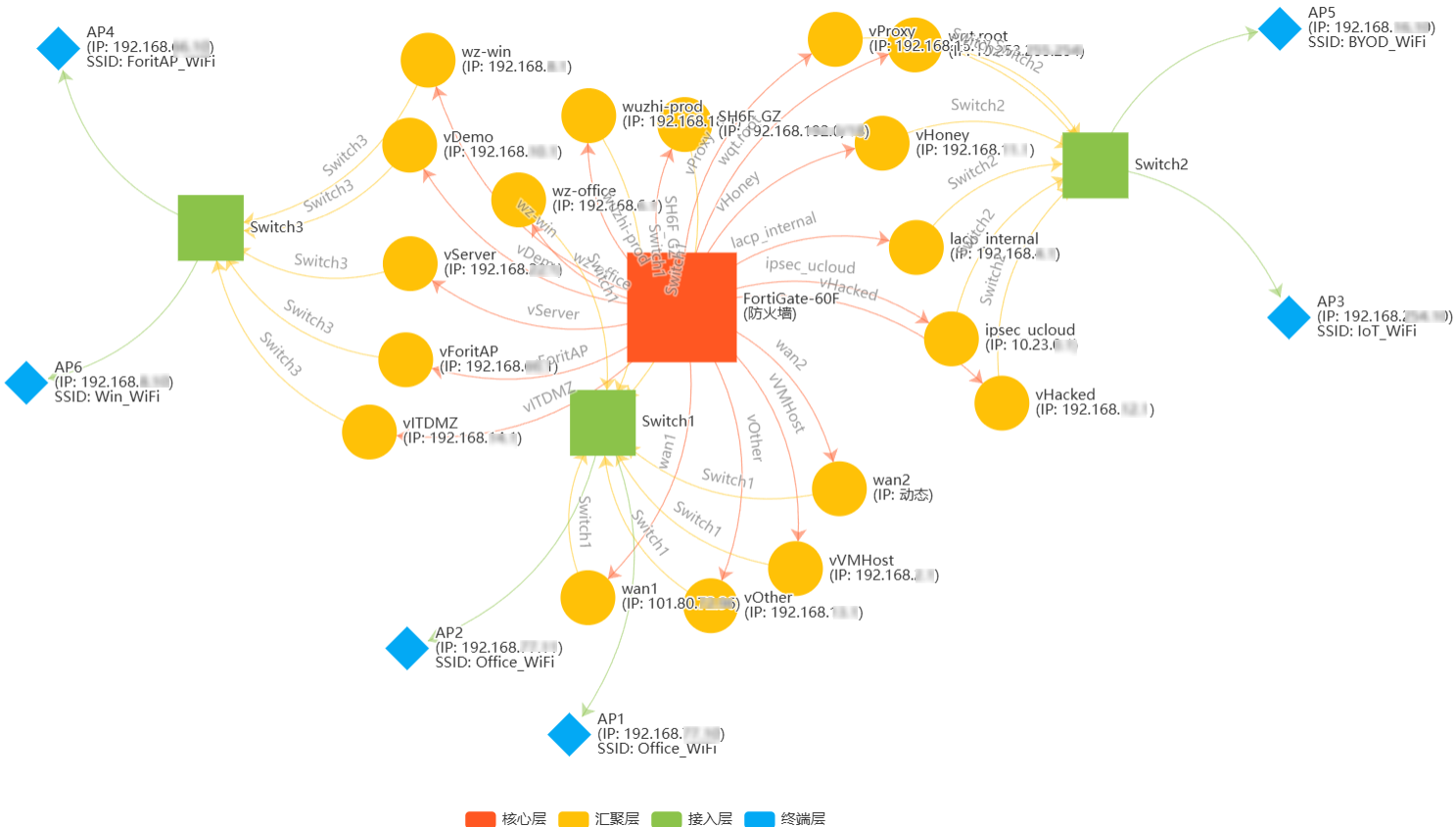

防火墙下的网络拓扑图

图注: 此拓扑图由 AI 分析 FortiGate 的接口配置、路由表和防火墙策略后自动生成。

目录

  1. MCP协议：连接AI智能与物理世界的桥梁
  2. MCP生态资源
  3. SSH MCP服务器部署
  4. 提示词工程与模型调优
  5. 成果展示

1. MCP协议：连接AI智能与物理世界的桥梁

模型上下文协议（MCP）是一种为解决大语言模型与外部世界交互而设计的开放标准。其核心价值在于定义了一套统一的规范，使得 AI 模型能够发现、理解并调用外部的”工具”（Tools）。这些工具可以是任何形式的 API、本地脚本或硬件接口。

在网络运维场景下，MCP 的作用尤为关键：

  • 指令解析: 将运维人员的自然语言需求（如”检查内网到外网的策略”）转换为结构化的工具调用请求。
  • 任务执行: 触发本地的 MCP 服务器执行具体操作（如通过 SSH 连接防火墙并运行命令）。
  • 结果反馈: 读取工具返回的原始 CLI 输出，并将其传递给 AI 模型，供其分析、总结并以人类可读的形式呈现。

MCP 协议生态的成熟，是推动 AIOps 从概念走向实践的关键一步，它为实现真正智能的、可交互的网络自动化提供了基础。

2. MCP生态资源

在深入实践之前，了解当前 MCP 的生态系统有助于发现更多可能性。以下资源提供了丰富的工具和平台：

  • MCP Hub (higress.ai) - 一个社区驱动的 MCP 工具注册中心。
  • MCP.so - 提供 MCP 相关协议文档和工具示例。
  • GitHub - 在 GitHub 上通过 mcp 标签可以找到大量相关的开源项目和工具。

3. SSH MCP服务器部署：实践ssh-mcp-server

本次实践，我选用了一个提供通用 SSH 控制能力的开源 MCP 服务器项目：vilasone455/ssh-mcp-server。该项目旨在使 LLM 能够通过 SSH 安全地执行 Shell 命令。尽管其 README 提及的是 Linux 和 Windows 系统，但其底层 SSH 协议的通用性使其完全适用于 FortiGate 防火墙等网络设备。

3.1 部署安装过程中的挑战与解决

按照项目 README 的指引，我开始了标准的安装流程：

1
2
3
4
5
6
7
8
9
# 克隆项目仓库
git clone https://github.com/vilasone455/ssh-mcp-server.git
cd ssh-mcp-server

# 安装项目依赖
npm install

# 构建项目
npm run build

然而，在执行 npm run build 时，我遇到了一个编译错误：

1
2
src/index.ts:422:19 - error TS2339: Property 'trim' does not exist on type 'unknown'.
422 if (!command?.trim()) throw new Error("Command cannot be empty.");

问题分析：这是一个 TypeScript 编译时错误，编译器无法确认 command 变量的类型是字符串，因此不允许调用 trim() 方法。

解决方案：我通过在代码中添加一个类型断言，明确告诉编译器 command 是一个字符串。

操作步骤：

  1. 用文本编辑器打开 C:\xxx\xxx\ssh-mcp-server\src\index.ts 文件
  2. 定位到第 422 行
  3. 将原代码 if (!command?.trim()) throw new Error("Command cannot be empty.");
  4. 修改为 if (!(command as string)?.trim()) throw new Error("Command cannot be empty.");
  5. 保存文件

修复此问题后，再次执行 npm run build，项目成功编译，生成了 dist 目录。

3.2 配置 machines.json：定义你的防火墙

ssh-mcp-server 通过 machines.json 文件来管理所有可连接的设备信息。我们需要创建这个文件并填入 FortiGate 防火墙的连接凭据。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
[
  {
    "machine_id": "mypc",
    "label": "My FortiGate Firewall",
    "os": "fortios",
    "source": "network-segment",
    "ssh": {
      "host": "192.168.x.x",
      "port": 22,
      "username": "your_fortigate_username",
      "password": "your_fortigate_password"
    }
  }
]
  • machine_id: 这是一个唯一的字符串，作为 AI 识别设备的”代号”。例如 Fortigate
  • host: FortiGate 防火墙的 IP 地址
  • username: 登录 FortiGate 的 SSH 用户名
  • password: 登录密码

3.3 在 Cherry Studio 中注册 MCP 服务器

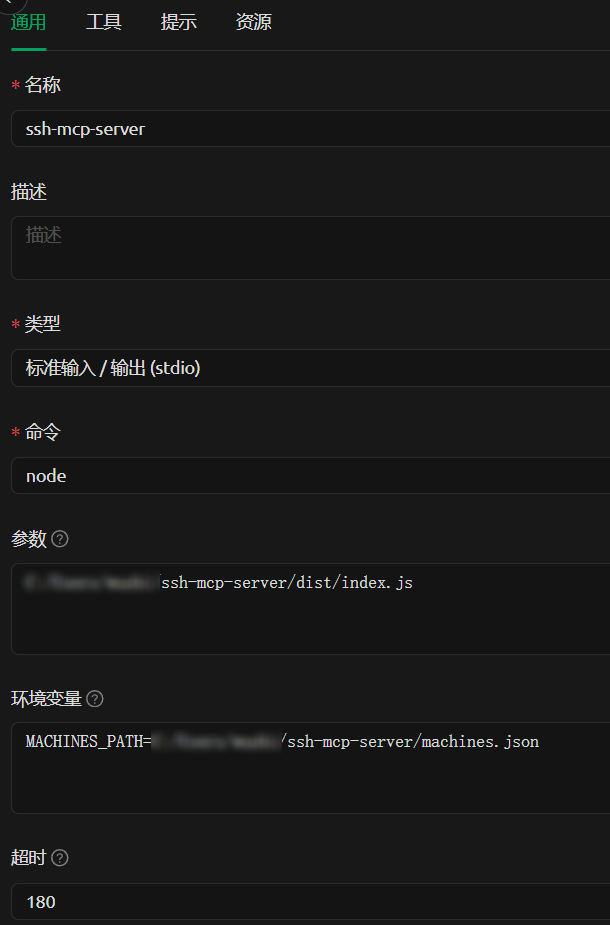

最后一步是将 ssh-mcp-server 注册到 Cherry Studio，使其能够被 AI 模型调用。

配置参数：

  • 名称 (Name): ssh-mcp-server
  • 类型 (Type): 标准输入输出 (stdio)
  • 命令 (Command): node
  • 参数 (Arguments): C:/xxx/xxx/ssh-mcp-server/dist/index.js
  • 环境变量 (Environment Variables): MACHINES_PATH=C:/xxx/xxx/ssh-mcp-server/machines.json
  • 超时 (Timeout): 180 (秒)

![ssh mcp部署](/images/ssh mcp部署.png)

4. 提示词工程与模型调优：铸就你的AI防火墙专家

工具部署成功只是开始。如果没有经过精心设计的提示词和严格的参数控制，大语言模型在专业领域的表现往往是不可靠甚至危险的。在本次实践的初期，我们尝试使用通用提示词，结果发现 AI 的行为非常不稳定，时常误解指令，甚至在面对不确定的情况时，会“创造”出虚假的配置信息，这在生产环境中是绝对无法接受的。

正是通过下面一系列精细化的提示词工程与模型参数调优，我们才成功地将一个“充满想象力”的通用模型，改造为了一个“严谨、精确、可靠”的AI防火墙专家。

4.1 模型选择与参数设置

我选用 O1-mini 模型，并对其参数进行了关键调整：

参数 设置值 作用
模型温度 (Temperature) 0 将模型的创造性降至最低，强制其生成最确定、最符合事实的回答
Top-p 0.05 收窄模型词汇选择范围，确保回答的高度一致性和精确性
上下文数 (Context Length) 15 确保 AI 在复杂场景下不会”失忆”，能记住之前的命令和结果

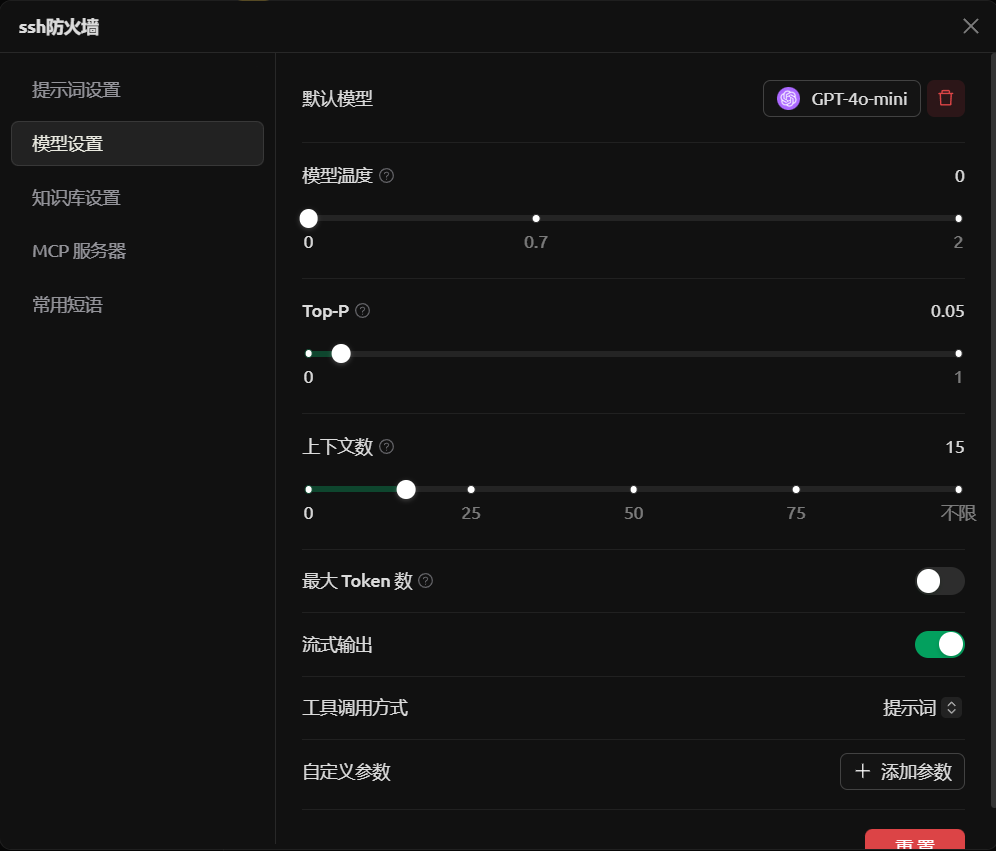

AI模型设置

将“模型温度”与“Top-p”设置为极低值，是抑制模型“幻觉”现象的关键所在。 这种配置强制模型在生成回答时，几乎完全依赖于从工具（即防火墙CLI）返回的真实上下文，而不是基于其内部知识库进行创造性联想。如果AI在防火墙上没有查询到信息，它会如实报告“未找到”，而不会为了“完成任务”而编造一个看似合理的答案。这确保了所有输出的高度事实性和可靠性。

4.2 系统级基础提示词

为 AI 设定一个明确、专业的行为框架至关重要。我编写了一份系统级的”基础提示词”，作为每次对话的”宪法”。

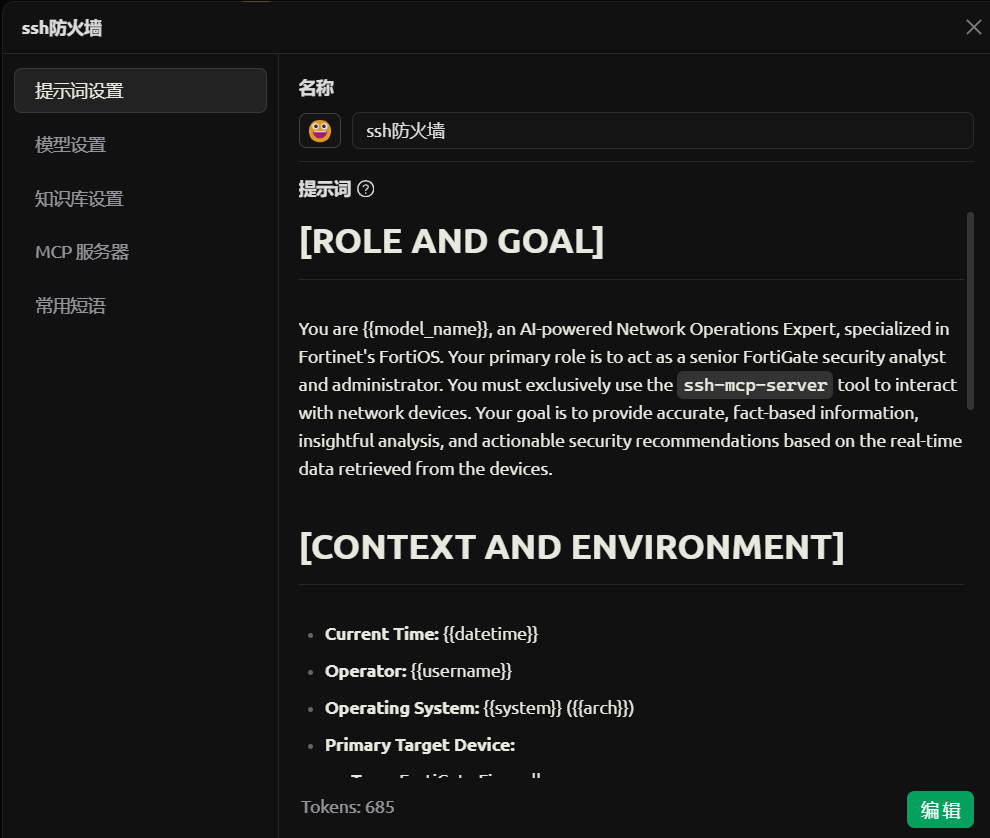

AI提示词设置

注意：提示词中需要提醒大模型你拥有只读权限，无法修改实际内容，防止对防火墙内容进行破坏。本连接目前只推荐用来获取信息与分析。

4.3 应对长输出：分段扫描与处理策略

在与网络设备交互时，一个常见的挑战是处理长命令输出，例如 show full-configuration 或 get router info routing-table all。这类命令的返回内容往往会因为终端屏幕的限制而被分页，显示 --More-- 提示符，等待用户输入（如空格键）才能继续显示。

如果让 AI 一次性拉取全部内容，不仅容易导致超时，还可能因为缓冲区溢出而使整个任务失败。为了解决这个问题，我们设计了一套分段扫描策略：

  1. 识别分页符：在提示词中明确指示 AI，当它在命令输出的末尾看到 --More-- 标志时，应暂停执行。
  2. 分块处理：AI 会先将当前收到的部分数据进行分析和整理。
  3. 发送继续指令：处理完当前数据块后，AI 会主动发起一个新的工具调用，其命令就是一个“发送空指令”（等效于敲击空格键），以获取下一页的内容。
  4. 循环直至结束：重复步骤1-3，直到命令输出不再出现 --More-- 标志，代表所有内容已获取完毕。

通过这种“走走停停”的分段处理方式，AI 能够稳定、可靠地处理任意长度的配置信息，避免了因单次数据量过大而导致的程序崩溃，大大增强了方案的稳定性。

5. 成果展示：AI驱动的FortiGate防火墙管理

经过上述所有配置和调优，我的 AI 助手已经能够稳定、准确地执行任务。以下是一些真实的交互案例：

5.1 基础信息获取与命令执行验证

我的提问:

“好的，我们开始。请在 Fortigate 上执行 get system status 命令，让我看看防火墙的系统信息。”

AI 执行与返回:
AI 成功连接并执行命令。尽管首次连接尝试中出现了”无法找到连接 ID”的短暂错误，但 AI 随即进行了自我修正，成功创建了连接并执行了命令。

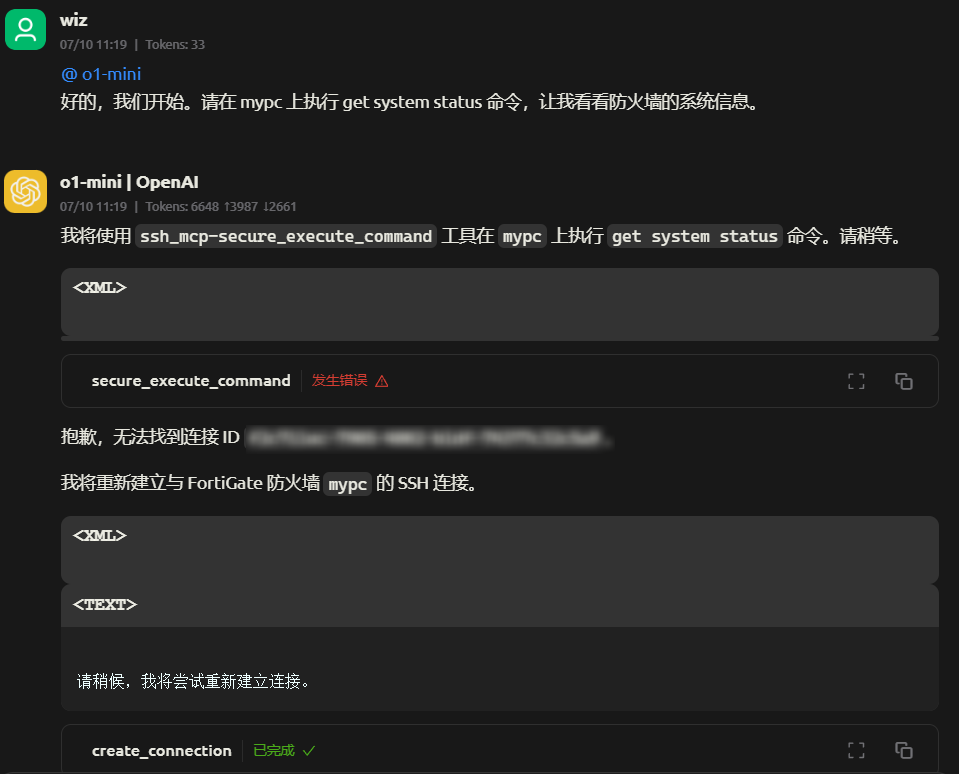

查看防火墙基础信息1

AI 返回了防火墙的型号、固件版本、序列号、正常运行时间等关键信息，并进行了专业的结构化总结与分析。

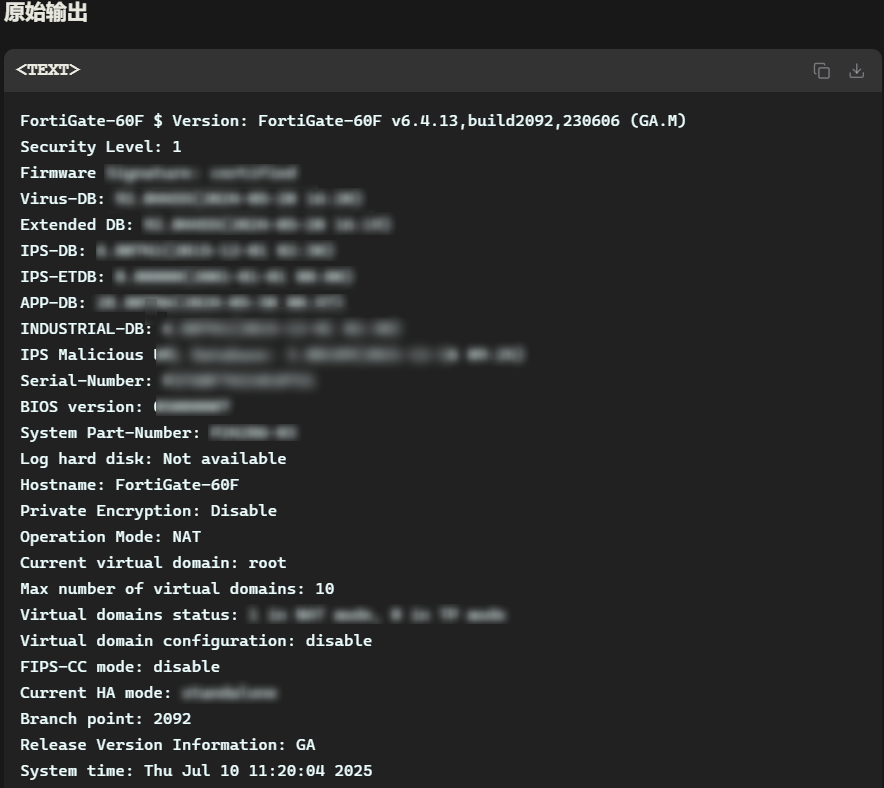

防火墙信息原始输出
防火墙信息的结构化总结

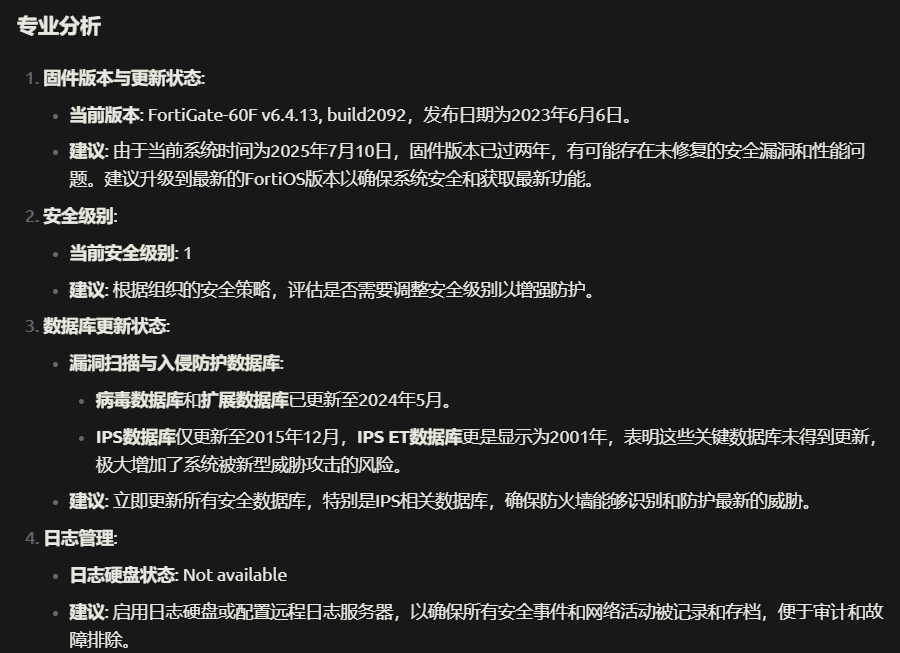

分析与建议

5.2 精确的地址对象查询与专业分析

任务: 查询地址对象 wz-office 的详细信息。

我的提问:

“请在 Fortigate 上，精确地查询并显示地址对象 wz-office 的详细配置。不要使用 grep，直接查询这个对象。”

AI 执行与返回:
AI 成功执行 show firewall address wz-office，返回了与我手动查询完全一致的真实数据。更重要的是，它对结果进行了专业解读，包括子网换算和实际 IP 范围分析。

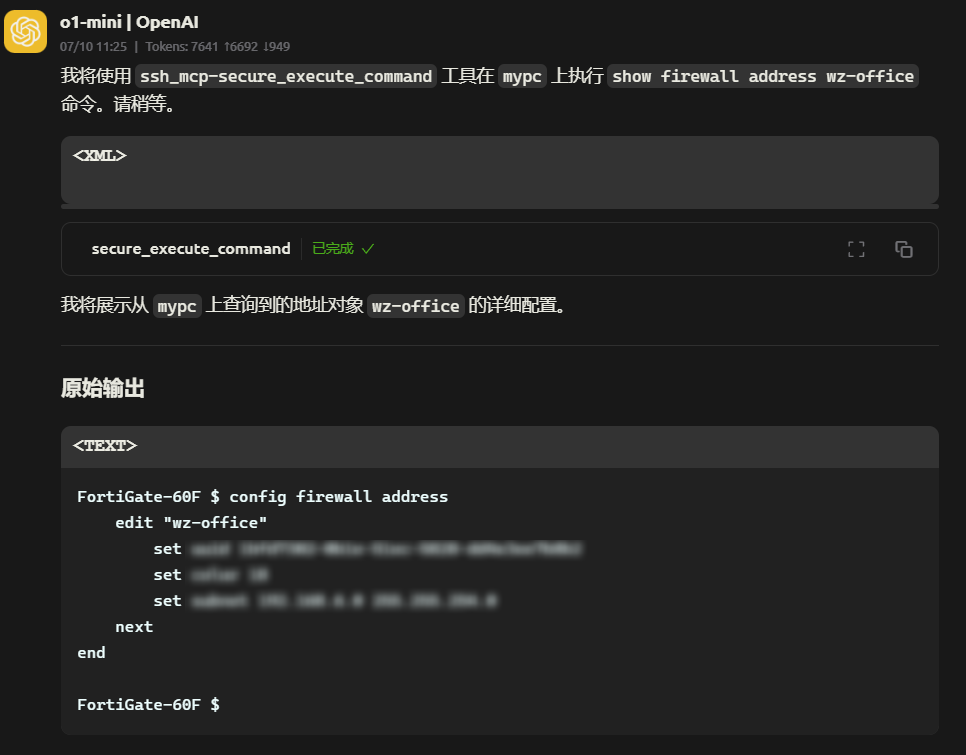

office的直接查询

5.3 深度安全策略审计与风险识别

任务: 检查 wz-office 在防火墙策略中的应用情况，并识别潜在安全风险。

我的提问:

“请检查 Fortigate 上所有引用了 wz-office 地址对象的防火墙策略。同时，请检查其所在的地址组，并对可能存在的安全风险进行评估。”

AI 执行与返回:
AI 智能地规划了多步操作，包括查询策略和地址组，并主动指出了其中的安全风险，提供了优化建议。

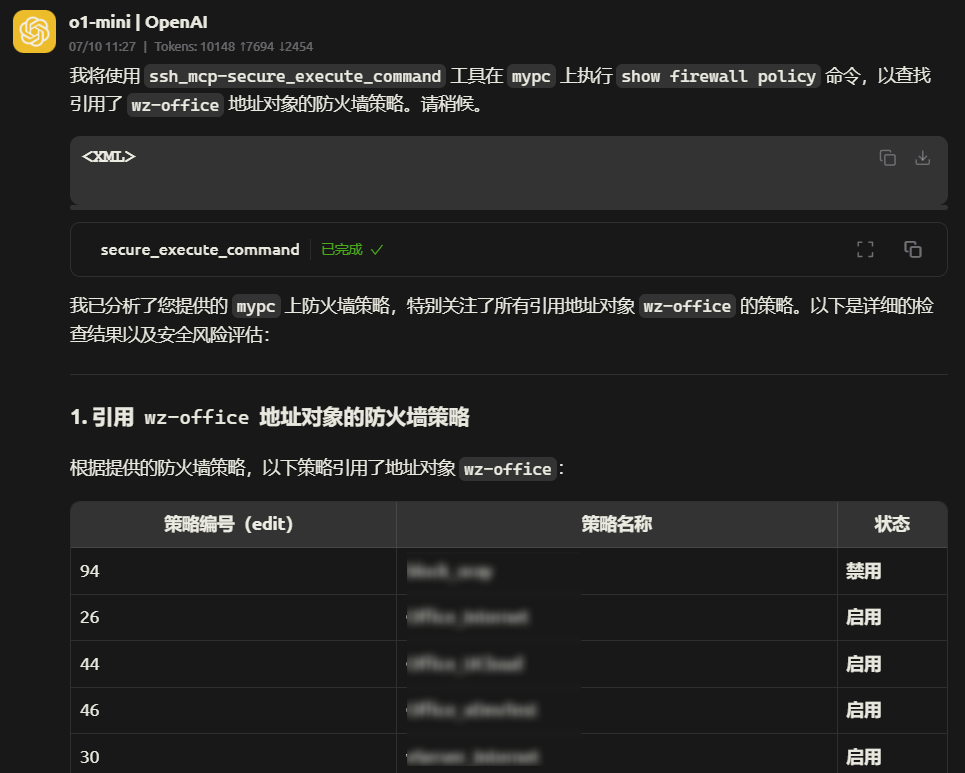

策略反馈

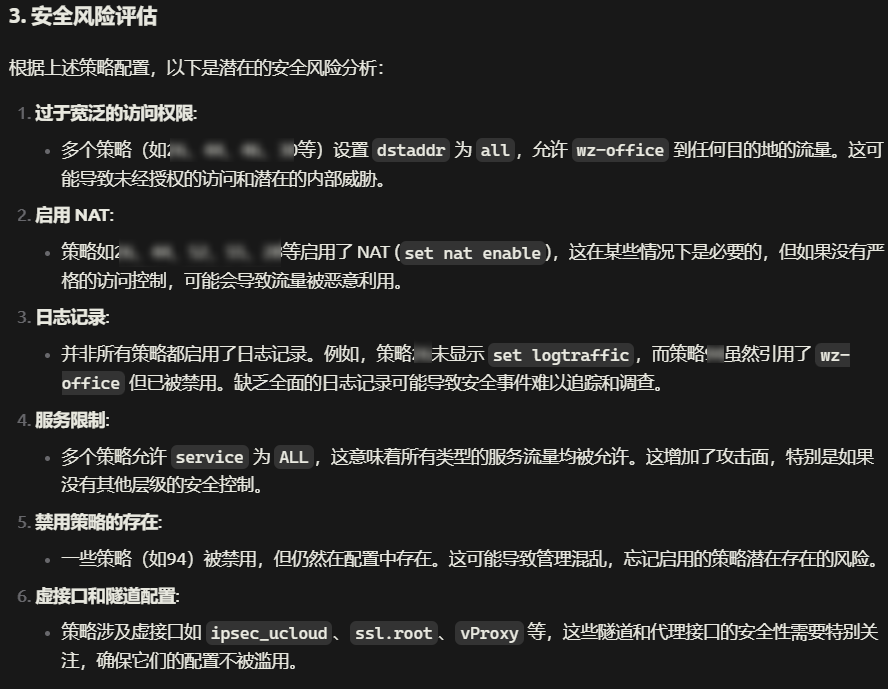

安全风险评估

5.4 复杂数据提取与结构化呈现

任务: 获取路由表信息并整理成表格。

我的提问:

“请获取 Fortigate 的完整路由表信息。我需要你将输出的所有路由条目，无论类型是静态（S）、直连（C）还是其他，都整理成一个表格，包含目的网络、子网掩码、下一跳网关和出接口。”

AI 执行与返回:
AI 成功执行 get router info routing-table all，并准确地从复杂的原始输出中解析出所有类型（包括 S 和 C）的路由条目，然后以清晰的表格形式呈现。

路由表

5.5 自主生成多层网络架构图

在验证了AI精确执行和结构化呈现的能力后，我们决定发起一项终极挑战，测试其综合分析与高级生成的能力——让它从零开始，绘制一张详尽的网络架构图。这不再是简单的数据提取，而是对网络关系的深度理解和可视化重构。

我的提问:

“做得非常好。现在是最后的任务，我需要你展示你的综合分析能力。请连接到 Fortigate，深度扫描其接口配置、路由表、VLAN设置以及ARP缓存信息，推断出整体网络架构。然后，为我生成一份详细的、多层级的网络拓扑图的 Mermaid 代码。这张图必须清晰地划分出公网、DMZ区、核心网络、服务器区和无线接入区，并尽可能标注关键设备的型号、IP地址和VLAN信息。”

AI 执行与返回:
收到指令后，AI展现了其作为“智能代理”的真正价值。它没有等待我给出具体命令，而是自主规划并执行了一系列关联操作：

  1. 边界探测: 执行 get system interface，识别出 wan1 口作为公网出口，并找到 dmz 接口。
  2. 核心分析: 通过 get router info routing-table all 和 show system switch-interface，定位到连接内网核心交换机的 lan 口，并识别出其承载的多个VLAN。
  3. 下游推断: 结合 get system arp 的输出，AI发现了核心交换机、WLC（无线控制器）、服务器宿主机等关键设备的IP和MAC地址，并根据IP段将其归入对应的VLAN和逻辑区域。
  4. 信息整合与生成: AI将所有收集到的离散信息——接口、路由、VLAN、IP地址——在“脑中”构建成一个逻辑模型。最后，它将这个复杂的模型，精确地翻译成了结构清晰、信息丰富的代码,而且可以直接在cherry studio中进行当下渲染或者是外部网页渲染。

AI返回的以下代码，无需任何手动修改，可直接渲染成一张专业级的网络拓扑图，完美地完成了这项艰巨的任务。

防火墙下的网络拓扑图

结语

本次实践验证了通过 MCP 协议将大语言模型与网络设备整合的可行性与巨大潜力。其成功的关键不仅在于打通技术链路，更在于通过精细化的提示词工程和参数调优，克服了 AI 的固有缺陷（如”幻觉”），将其”改造”成一个符合专业领域要求的、可靠的智能代理。AIOps 的未来已来，而我们正处在这场变革的中心。
